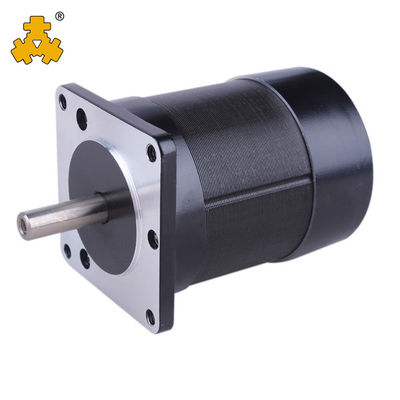

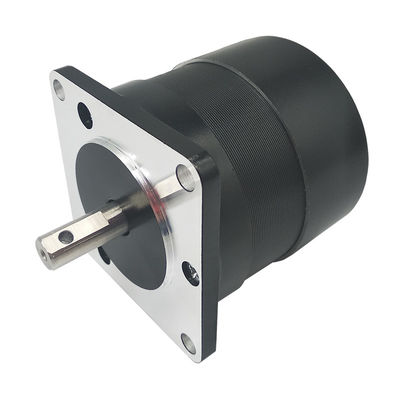

Brushless gelijkstroom-Motoravg Zonne-energie 57mm Ronde 57BLY70-230 3000 de PIEKtorsie van t/min 1.2n
57mm brushless gelijkstroom motor:
Punt | Specificatie |
Widingstype | Ster/Delta |
Zaaleffect hoek | de hoek van 120 graadelectrice |
Schachteind | 0.025mm |
Radiaal spel | 0.02mm/450g |
Beëindigenspel | 0.08mm/450g |
Maximum radiale kracht | 75N/20mm van de flens |
Maximum askracht | 15N |
Isolatieklasse | Klasse B |
IP klasse | IP40 |
Diëlektrische sterkte | 500VDC één minuut |
Isolatieweerstand | 100MΩmin 500VDC |
Elektrospecificatie:
Model | Nominale spanning (VDC) |
Geschatte Stroom (a) |
Geschatte Macht (w) |
Geschatte Torsie (N.m) |
Piektorsie (N.m) |
Geschatte Snelheid (T/min) |
Lengte (mm) |
Massa (kg) |
57BLY50-230 | 24 | 3.4 | 62 | 0,2 | 0,6 | 3000 | 54 | 0,35 |
57BLY70-230 | 24 | 6.9 | 125 | 0,4 | 1.2 | 3000 | 74 | 0,5 |
57BLY90-230 | 24 | 10.4 | 188 | 0,6 | 1.8 | 3000 | 94 | 0,65 |
57BLY110-230 | 24 | 13.9 | 251 | 0,8 | 2.4 | 3000 | 114 | 0,8 |
Elektroverbinding:
Leid Nr. | Loodkleur | Loodmaat | Functie | Beschrijving | ||||
1 | Rood | UL3266/28AWG | VCC+5VDC | LEVERINGSvoltage VOOR ZAALsensoren | ||||
2 | Zwart | GND | GROND VOOR ZAALsensoren | |||||
3 | Geel | ZAAL A | SIGNAAL VAN ZAAL A | |||||
4 | Groen | ZAAL B | SIGNAAL VAN ZAAL B | |||||
5 | Blauw | UL3266/22AWG | ZAAL C | SIGNAAL VAN ZAAL C | ||||
1 | Geel | FASEu | U VAN DE MOTORfase | |||||
2 | Groen | FASE V | MOTORfase V | |||||
3 | Blauw | FASE W | MOTORfase W |
Toepassingen:
Brushless gelijkstroom-motor wordt wijd gebruikt in textielmachine, medische apparatuur, CNC, industriële automatisering, laboratoriuminstrument, verpakkingsmachine, enz.
Brushless gelijkstroom-motoreigenschappen:
Het lange gebruikende leven
Lage kosten
Lage interferentie
Hoog rendement
Met geringe geluidssterkte
Wij zijn een uitvoerig bedrijf dat zich in het produceren van en het onderzoeken van stepper motor en motorbestuurder, gesloten lijnstepper motor, stap servomotor, brushless gelijkstroom-motor, brushless gelijkstroom-bestuurder, asmotor specialiseert. Ons bedrijf wordt gevestigd in Changzhou-stad, Jiangsu-provincie, China. Wij hebben een uitstekende groep met rijke ervaring in productie en het onderzoeken. Wij kunnen de daadwerkelijke gebruikende problemen voor klanten oplossen. Onze producten worden hoogst aanbevolen door klanten wegens zijn gemakkelijke verrichting, lang gebruikend leven, stabiele prestaties, laag mislukkingstarief en hoge technische inhoud.
Wij hebben ISO9001 overgegaan: 2008, en heeft de certificatie van Ce, op de manier van ontwikkeling, is het principe van „efficiency het leven, is de kwaliteit fundamental'is altijd insistaed door jinsanshi people.we neemt matket aangezien de begeleiding, hoge producten verstrekt en de dienst aan customers.we de samenwerking met meer vriendenhuis en aan boord van in de nabije toekomst verwacht.
Diagram:
Pakketdetail
