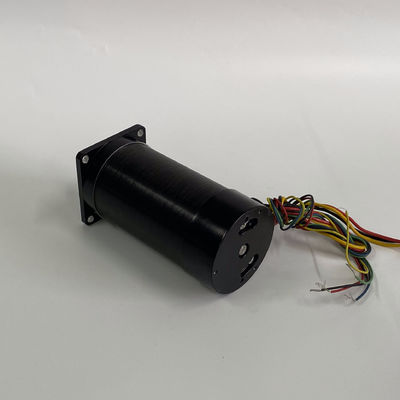

57mm brushless gelijkstroom motor24v 3000RPM hoge snelheid gelijkstroom om vormmotor
57mm Ronde Vorm Brushless gelijkstroom Motor:
| Punt | Specificatie |
| Widingstype | Ster/Delta |
| Zaaleffect hoek | de hoek van 120 graadelectrice |
| Schachteind | 0.025mm |
| Radiaal spel | 0.06mm/50g |
| Beëindigenspel | 0.05mm/50g |
| Maximum radiale kracht | 28N/20mm van de flens |
| Maximum askracht | 15N |
| Isolatieklasse | Klasse B |
| IP klasse | IP40 |
| Diëlektrische sterkte | 500VDC één minuut |
| Isolatieweerstand | 100MΩmin 500VDC |
Elektrospecificatie:
| Model | Nominale spanning (VDC) | Geschatte Stroom (A) | Geschatte Macht (W) |
Geschatte Torsie (N.m) |
Piektorsie (N.m) |
Geschatte Snelheid (t/min) |
Lengte (mm) |
| 57BLY50-230 | 24 | 3.4 | 62 | 0,2 | 0,6 | 3000 | 54 |
| 57BLY70-230 | 24 | 6.9 | 125 | 0,4 | 1.2 | 3000 | 74 |
| 57BLY90-230 | 24 | 10.4 | 188 | 0,6 | 1.8 | 3000 | 94 |
| 57BLY110-230 | 24 | 13.9 | 251 | 0,8 | 2.4 | 3000 | 114 |
| 57BLY50-340 | 36 | 3.1 | 84 | 0,2 | 0,6 | 4000 | 54 |
| 57BLY70-340 | 36 | 6.2 | 167 | 0,4 | 1.2 | 4000 | 74 |
| 57BLY90-340 | 36 | 9.3 | 251 | 0,6 | 1.8 | 4000 | 94 |
| 57BLY110-340 | 36 | 12.4 | 335 | 0,8 | 2.4 | 4000 | 114 |
Elektroverbinding:
| Leid Nr. | Loodkleur | Loodmaat | Functie | Beschrijving | ||||
| 1 | Rood | UL3266/28AWG | VCC+5VDC | LEVERINGSvoltage VOOR ZAALsensoren | ||||
| 2 | Zwart | GND | GROND VOOR ZAALsensoren | |||||
| 3 | Geel | ZAAL A | SIGNAAL VAN ZAAL A | |||||
| 4 | Groen | ZAAL B | SIGNAAL VAN ZAAL B | |||||
| 5 | Blauw | UL3266/22AWG | ZAAL C | SIGNAAL VAN ZAAL C | ||||
| 1 | Geel | FASEu | U VAN DE MOTORfase | |||||
| 2 | Groen | FASE V | MOTORfase V | |||||
| 3 | Blauw | FASE W | MOTORfase W | |||||
Diagram:
Toepassingen:
Brushless gelijkstroom-motor wordt wijd gebruikt in textielmachine, medische apparatuur, CNC, industriële die automatisering, laboratoriuminstrument, verpakkingsmachine, enz. met borstelmotor wordt vergeleken, is brushless gelijkstroom-motor met voordelen van lage interferentie, hoog rendement, gebruikende leven met geringe geluidssterkte, het lange, en lage kosten.
