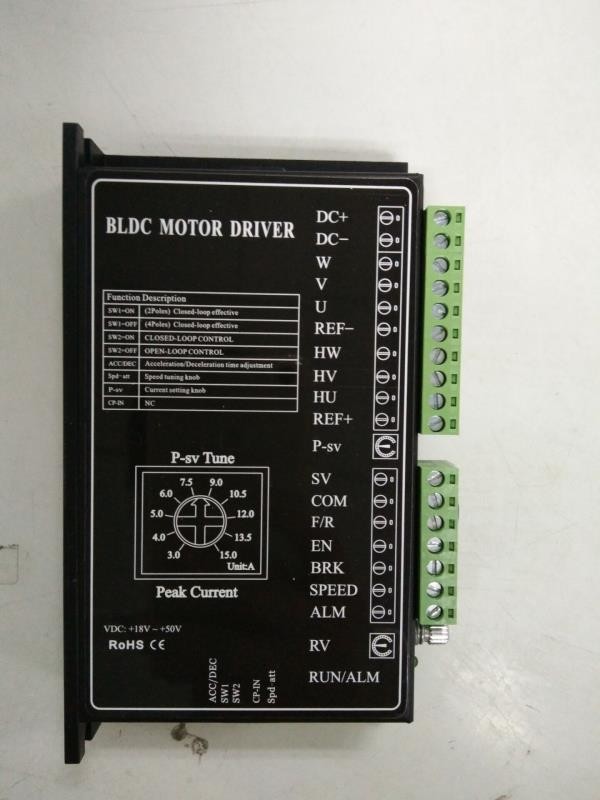

Brushless Gelijkstroom-Motorbestuurder 12-56VDC bld-300 Suitful onder de Motor van 48V 440W Gelijkstroom
Eigenschappen:
1, versnelling/vertragingstijd het plaatsen
2, het aantal van de motorpool het plaatsen
3, het maximum huidige output plaatsen
4, open/gesloten lijncontrole
5, de holding van de motortorsie
6, nieuw begin
7, carieuze aralamaanwijzingen
8, interne potentiometer en rv-snelheidscontrole
9, de externe controle van de potentiometersnelheid
10, externe analoge singal snelheidsregelgeving
11, de snelheidscontrole van de impulsfrequentie
Elektroparameters:
| Parameter | Min | Geschat | Maximum | Eenheid |
| De hoek van de motorzaal | 120°/240° | |||
| Gelijkstroom-inputvoltage | 12 | 48 | 56 | V |
| Drijf huidige output | - | - | 15 | A |
| Toepasselijke motorsnelheid | - | - | 20000 | t/min |
| Het voltage van het zaalsignaal | - | - | 5 | V |
| De stroom van het zaalsignaal | 12 | mA | ||
| Externe potentiometer | 10k | Ω | ||
Bedradingsdiagram:
| Signaal | Terminal | Inhoud |
| Output signaal |
ALM | De motor of de bestuurder controleren het de outputsignaal van het foutensignaal, dat normaal 5V is, en het niveau is 0V wanneer de fout voorkomt. |
| SPEED | Beantwoordend aan de werkende snelheid van de motor, is de overeenkomstige impulsfrequentie output. Met snelheid-UIT, kan de snelheid van de motor worden berekend. De berekeningsformule is: N (t/min) = (F/P) *60/3 F: De frequentie van de outputimpuls (Herz); P: Het logaritme van de motorrang; N: Motorsnelheid Bijvoorbeeld: motor 4 pool F=1sec/2ms=500Hz N (t/min) = (500/4) *60/3=2500 |
|
| Controle signaal |
BRK | Wanneer de terminals van BRK en Com-worden losgemaakt of het hoge niveau wordt ingevoerd, de einden van de motorrem. Wanneer de motor shorted of laag, de motorlooppas is. |
| EN | Wanneer de ENGELSE terminal van de Com-terminal wordt losgemaakt of de input wordt op hoog niveau langzaam ingevoerd, de motoreinden. Wanneer het kort:sluiten of de lage input wordt gebruikt, de motorlooppas. |
|
| F/R | Wanneer de F/R-terminal met de Com-terminal wordt kortgesloten of de input op hoog niveau, de motor roteert vooruit, en wanneer het kort:sluiten of de lage input wordt gebruikt, het motoromgekeerd. |
|
| Com | Openbare haven (OV referentieniveau) | |
| SV | ①de externe externe input van de de impulsfrequentie van de het analoge signaalinput ③ van de snelheidspotentiometer ② | |
| VCC | Externe potentiometerinterface | |
| Zaalsignaal | REF+ | Van de de motorzaal van gelijkstroom brushless het signaalvoeding. |
| HU | Van de de motorzaal van gelijkstroom brushless signaal HU. | |
| HV | Van de de motorzaal van gelijkstroom brushless signaal HV. | |
| HW | Van de de motorzaal van gelijkstroom brushless signaal HW. | |
| REF | Het signaal van de de motorzaal van gelijkstroom brushless wordt aan de grond gezet. | |
| Motor verbinding |
U | Fase van de motoru van gelijkstroom brushless. |
| V | Brushless motor V van gelijkstroom fase. | |
| W | Brushless de motorw fase van gelijkstroom. | |
| Macht verbinding |
GELIJKSTROOM | Gelijkstroom-machtsinput aan de negatieve pool. |
| DC+ | De gelijkstroom-machtsinput is positief. (Voltagewaaier DC24V-DC52V) |
